Модуль нагріву МН-120К конденсаційного типу Укрінтерм

Призначений для роботи в складі модульних котельних установок системи “Укрінтерм” або самостійно (за умови дотримання всіх передбачених для котельні засобів захисту) для теплопостачання виробничих, житлових та громадських будівель і споруд.

Модуль нагріву МН-120К складається з двох комплектів конденсаційних теплообмінників «Isothermic 7+2» виробництва компанії Sermeta (Франція), газових клапанів і вентиляторів – EBM PAPST (Німеччина).

Переваги використання модулів нагріву конденсаційного типу МН-120К:

• Безпека і надійність. Використання сучасної автоматики дозволяє підвищити безпеку газової котельні, зробити її більш надійною, збільшити ресурс роботи модулів. Також додана функція диспетчеризації – можливість дистанційно слідкувати за роботою обладнання, знімати показники, керувати роботою котельні.
• Економія газу та електроенергії. Значно вищий ККД, ніж у звичайних модулів дозволяє зменшити термін окупності.
• Екологічний фактор. Використання нових пальників дозволилло знизити концентрацію шкідливих викидів в 2-3 рази ((по СО – 50 мг/м3, по NOx – 20 мг/м3)
• Взаємозамінність. Нове обладнання зберегло габаритно-приєднувальні розміри попередніх моделей молулів нагріву, що спрощує заміну обладнання, яке не потребує реконструкції існуючої тепломеханічної та газової обв’язки котельні.

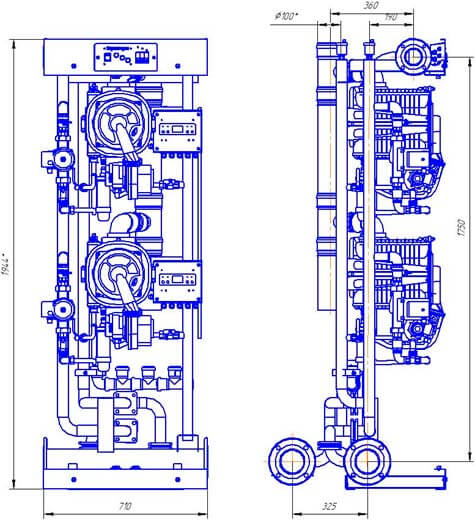

Конструкція модуля нагріву МН-120К

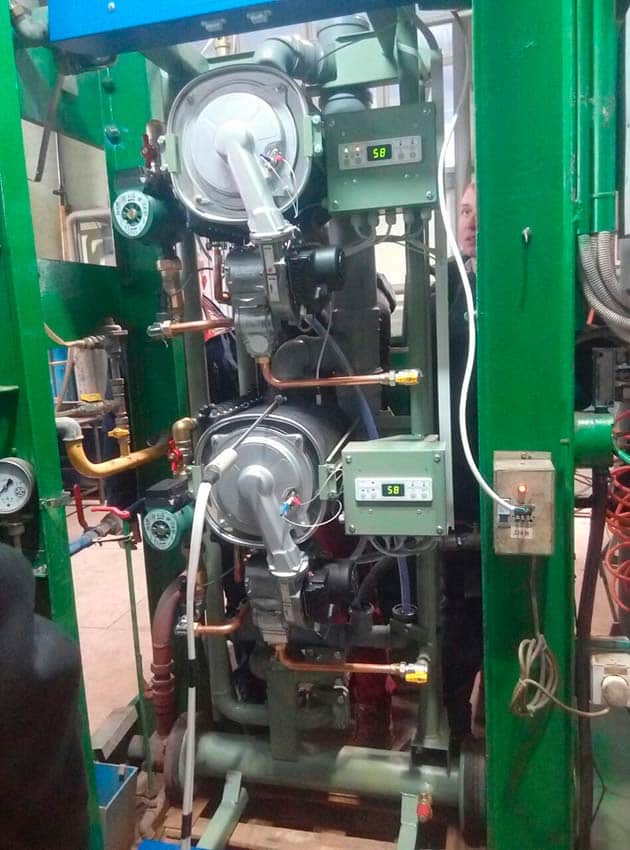

Модуль нагріву МН-120К складається з двох окремо розташованих один над одним і паралельно підключених нагрівальних елементів (термоблоків) які являються проточними водонагрівачами.

Кожен елемент має власну систему контролю та регулювання з панеллю управління та індикації (блок управління), яка забезпечує оптимальне регулювання і безпечне функціонування термоблока як автономно, так і в каскаді з окремим регулятором.

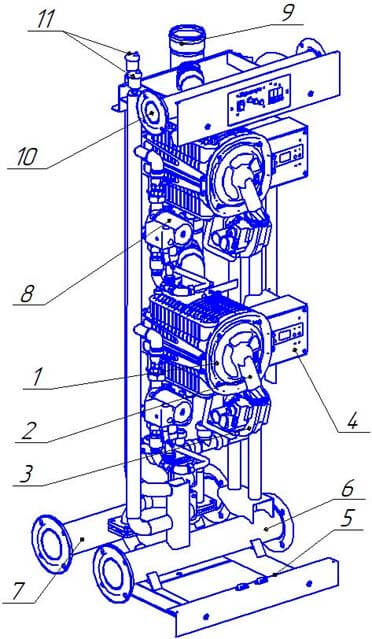

Кожний нагрівальний елемент складається з конденсаційного теплообмінника 1, в середині якого теплоносій проходить через паралельно підключені спіральні трубчасті елементи, що утворюють камеру згорання по центру якої розташовано газовий пальник типу “премікс” з електродом розпалювання та електродом контролю полум’я.

Попередньо підготовлена газоповітряна суміш через газоход 2 подається на пальник вентилятором 3 з змінною кількістю обертів, яка задається блоком управління 4 в залежності від необхідної потужності (таким чином відбувається так звана “модуляція полум’я”, яка може регулюватись в діапазоні від 20% до 100% від номінальної потужності).
Повітря забирається вентилятором через сопло, зв’язане з газовим клапаном, який подає на вхід вентилятора газ в кількості, яка пропорційна кількості повітря, що забирається.

Продукти згоряння видаляються з розташованих в середині теплообмінників камер згоряння в димохід 9. Конденсат, що утворюється в камерах згоряння та димоходах, збирається в сифони-конденсатозбірники, з яких потрапляє в загальну систему видалення конденсату, яка монтується при збиранні модулів в котельну установку.

Теплоносій з колектора 6 “зворотньої” лінії системи опалення (Т2) циркуляційними насосами 8 через трубпроводи з датчиками протоку подається в теплообмінники і, пройшовши через них, поступає в подаючий колектор 7 (Т1).

На трубопроводах встановлена запірна арматура, яка дозволяє відключати від загальних колекторів окремі елементи модуля для обслуговування без зливу теплоносія з системи.

У верхній частині системи трубопроводів теплоносія встановлені автоматичні розповітрювачі 11.

Зворотній 6 та подаючий 7 колектори закінчуються фланцями, призначеними для монтажу модулів в котельну установку.
Газовий колектор 10 проходить вздовж продольної горизонтальної вісі модуля і так само закінчується з обох сторін модуля монтажними фланцями, які дозволяють при об’єднані модулів в котельну установку отримати загальний газовий колектор.
Всі згадані елементи монтуються на рамі 5 і закриваються умовно не показаними на рисунку дверцятами, які надають модулю естетичний зовнішній вигляд і забезпечують легкий доступ до його елементів.
На основній платі кожного блока управління 4 розташовані елементи з функціями газопальникового автомата, мережевого живлення та управління частотою обертання вентилятора пальника для модуляції потужності.
Панель управління термоблоком відображає робочий статус та дозволяє задавати параметри роботи термоблока.
