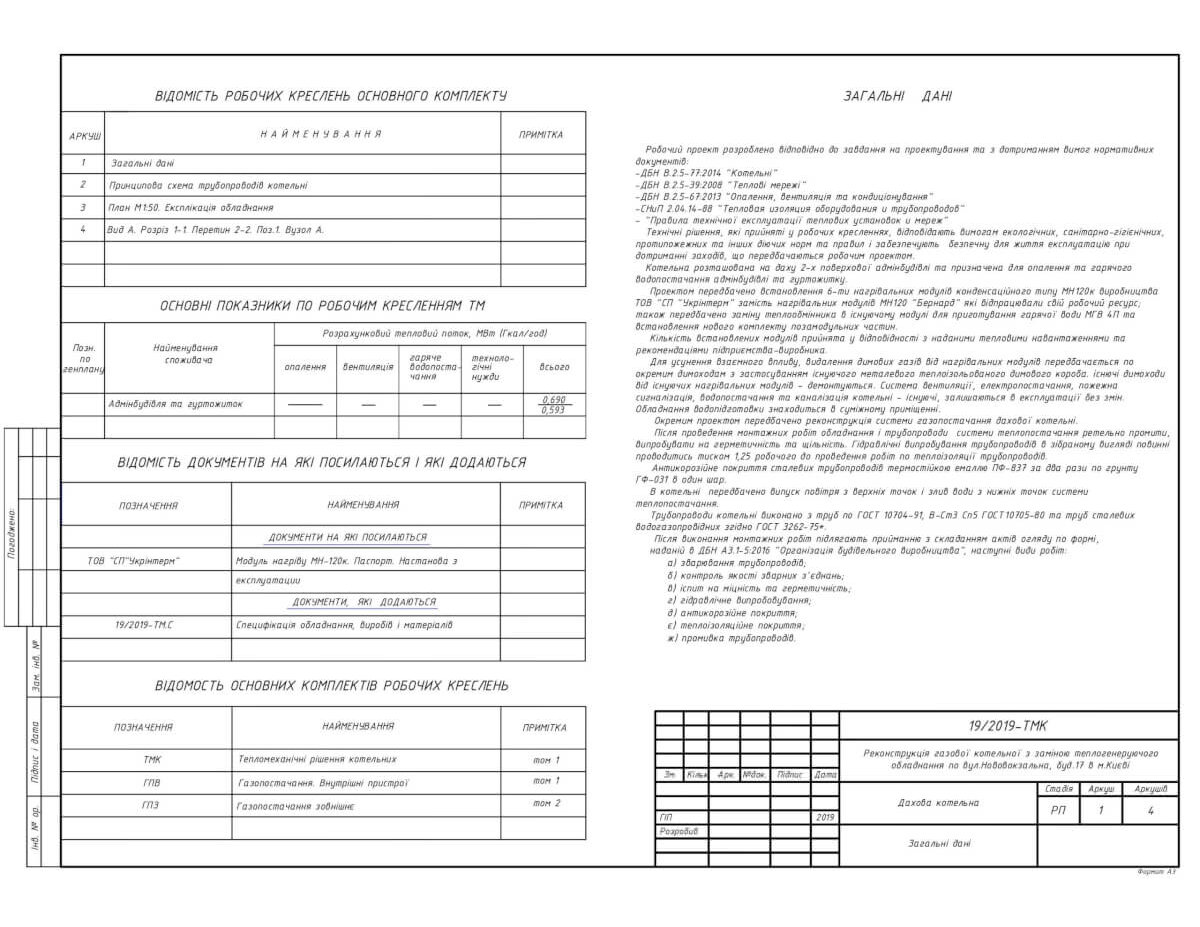

Розглянемо реальний проєкт «Реконструкція газової котельні з заміною теплогенеруючого обладнання по вул. Нововокзальна, буд. 17 в м. Києві».

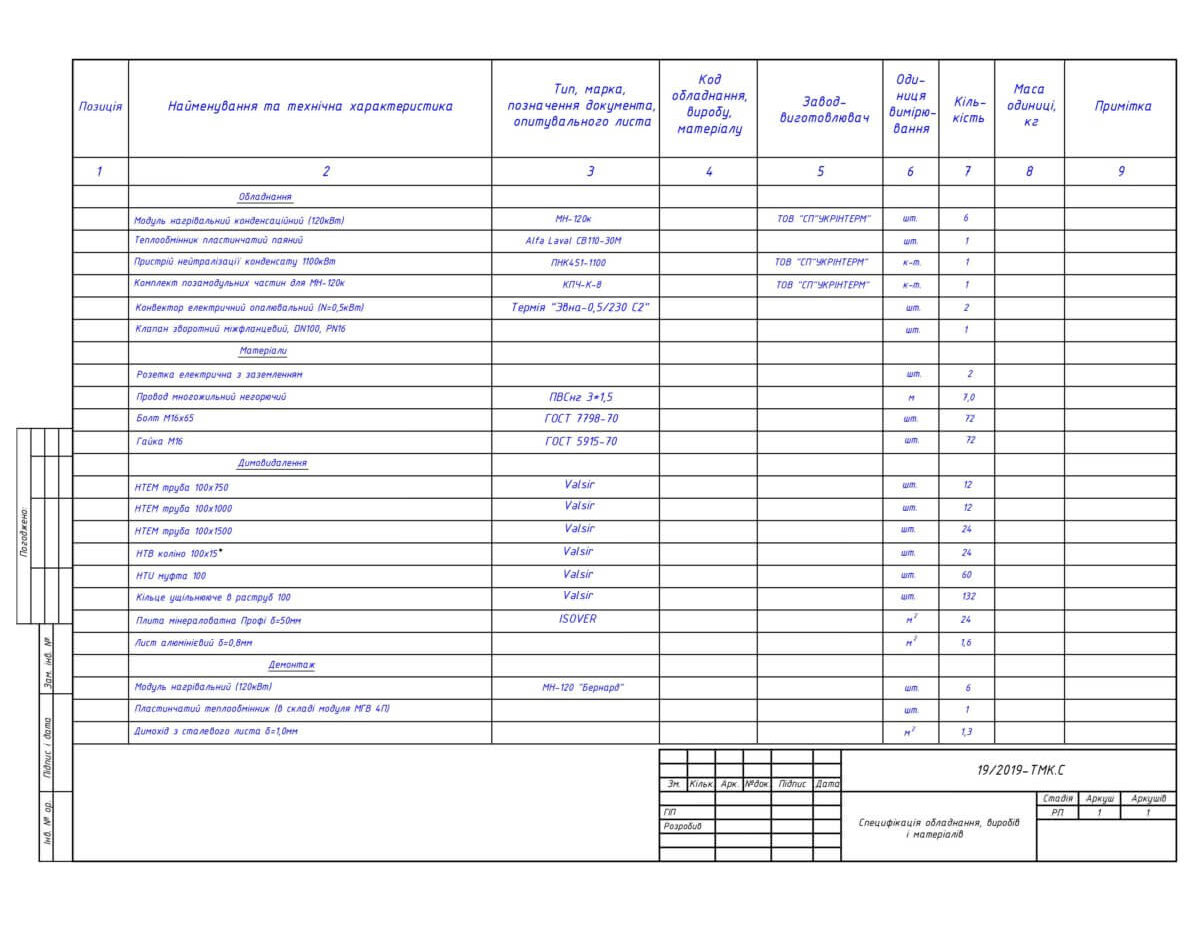

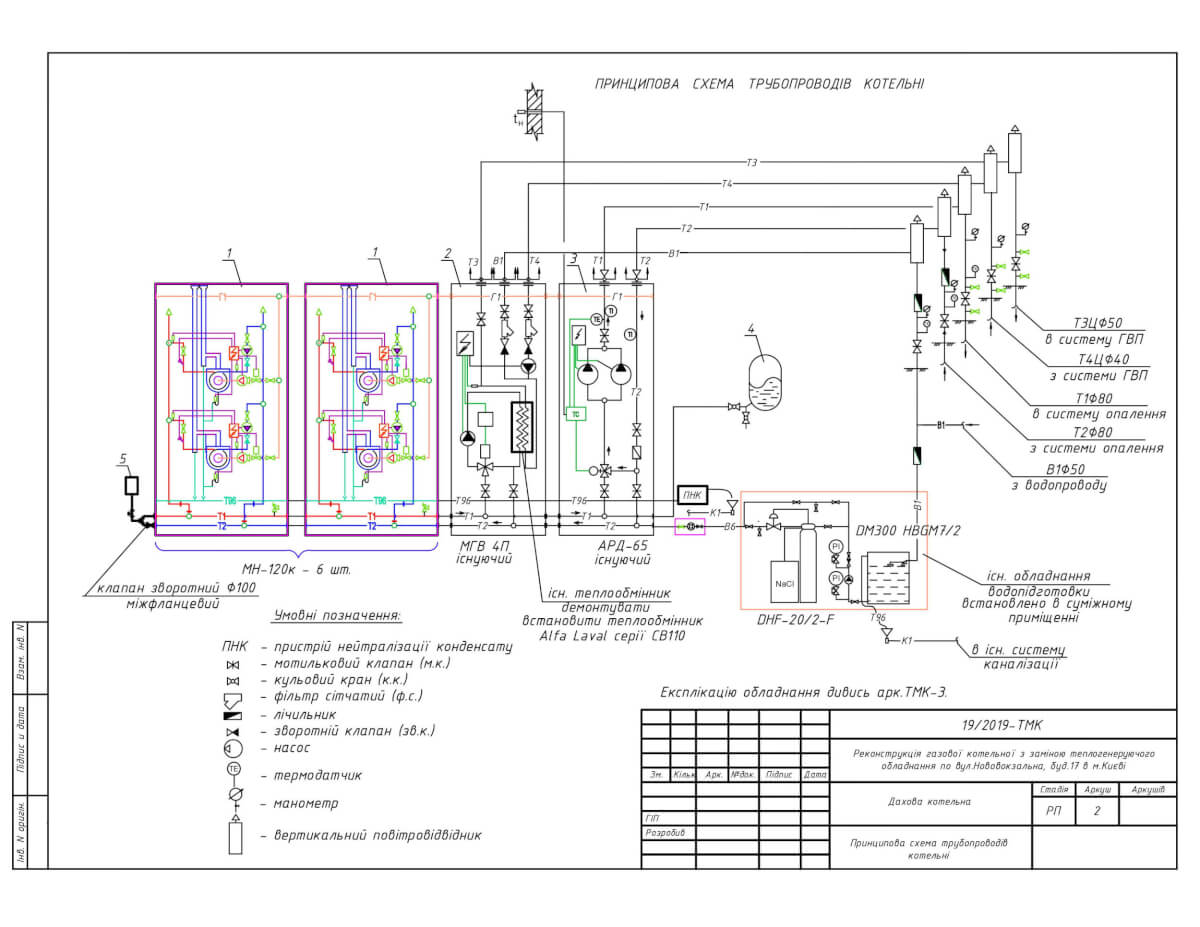

Проєктом передбачено встановлення 6-ти нагрівальних модулів конденсаційного типу МН-120К виробництва ТОВ “СП “Укрінтерм” замість нагрівальних модулів МН-120 “Бернард”, які відпрацювали свій робочий ресурс. Також передбачено заміну теплообмінника в існуючому модулі для приготування гарячої води МГВ-4П та встановлення нового комплекту позамодульних частин.

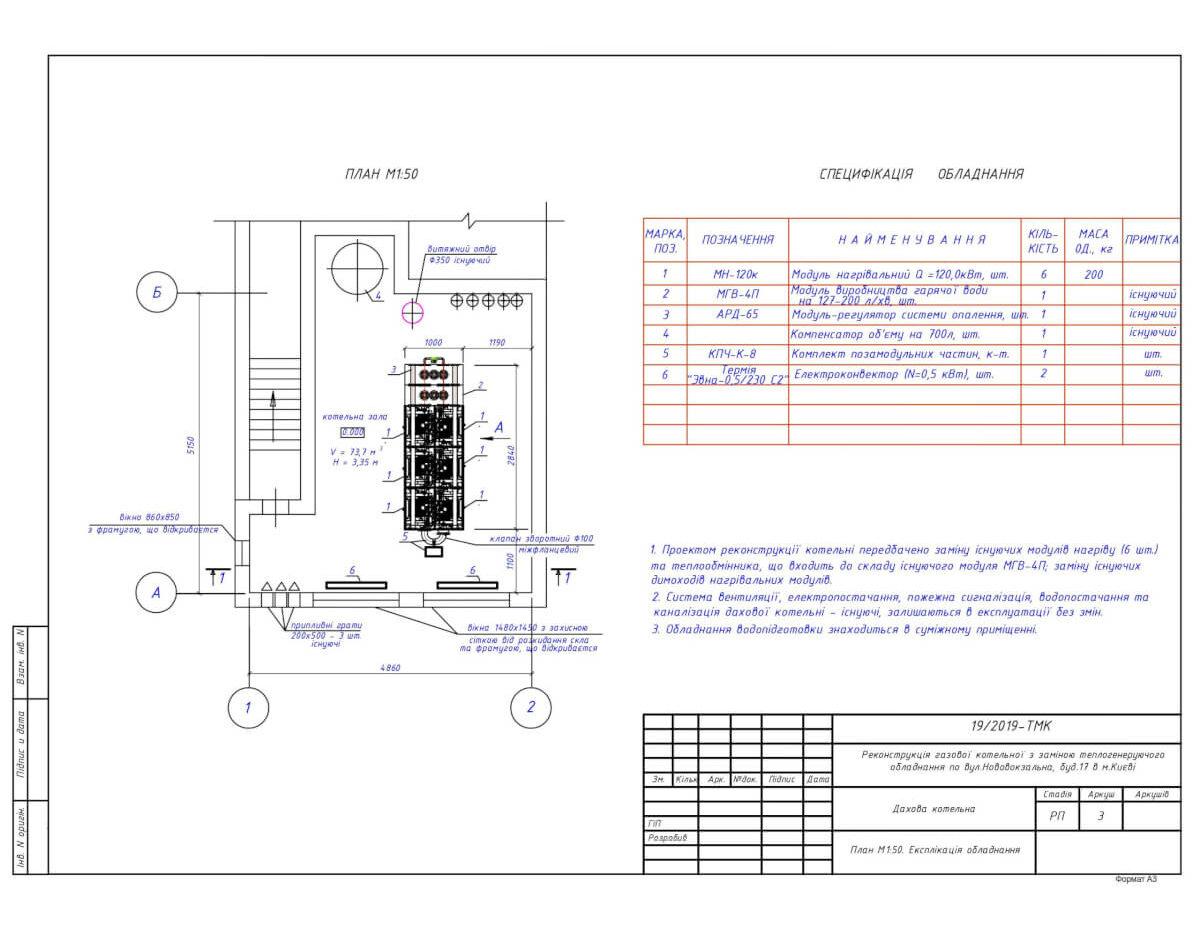

Котельна розташована на даху 2-х поверхової адмінбудівлі та призначена для опалення та гарячого водопостачання адмінбудівлі та гуртожитку.
Кількість встановлених модулів прийнята у відповідності з наданими тепловими навантаженнями та рекомендаціями підприємства-виробника.

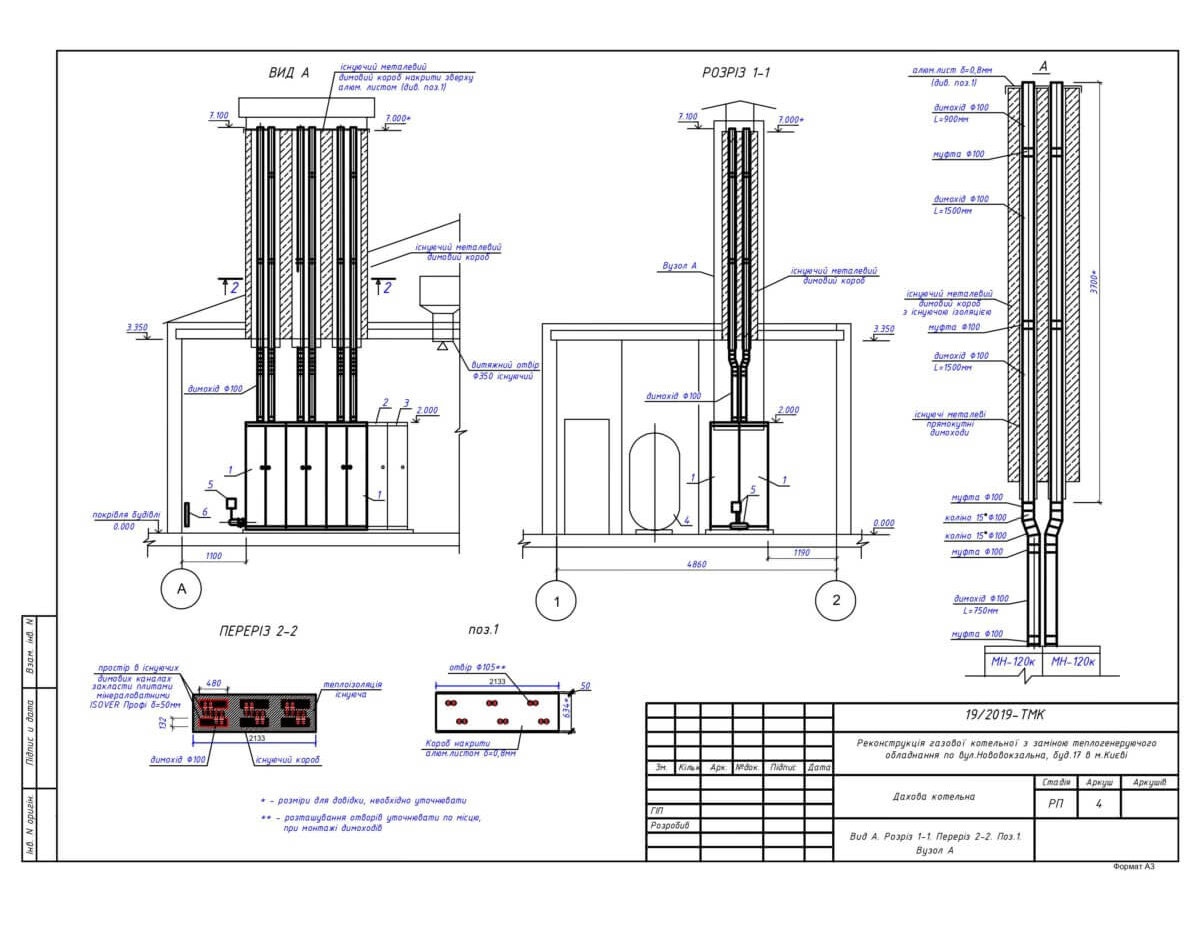

Для усунення взаємного впливу, видалення димових газів від нагрівальних модулів передбачається по окремим димоходам з застосуванням існуючого металевого теплоізольованого димового короба. Існуючі димоходи від існуючих нагрівальних модулів – демонтуються.
Система вентиляції, електропостачання, пожежна сигналізація, водопостачання та каналізація котельні – існуючі, залишаються в експлуатації без змін.
Сподіваємось, що дана інформація допоможе Вам в роботі для реалізації програми «Кроки оновлення» (заміна обладнання, термін експлуатації якого закінчився).
Для завантаження проєкту в форматі .dwg натисніть на зображення нижче
